Комутатор за електричне алате: мала компонента иза поузданих перформанси мотора

Када људи користе електричне алате као што су електричне бушилице, угаоне брусилице, тестере и машине за полирање, обично се фокусирају на снагу мотора, брзину и издржљивост. Међутим, унутар многих брушених електромотора, мала компонента игра кључну улогу у претварању електричне енергије у механичко кретање -Комутатор за електричне алате. Иако је комутатор само мали део склопа мотора, његов дизајн директно утиче на ефикасност мотора, радну стабилност, ниво буке и радни век. У индустријама које захтевају ротирајућу опрему велике брзине, производња комутатора укључује прецизан инжењеринг, избор материјала и строгу контролу квалитета.

Шта је комутатор за електричне алате?

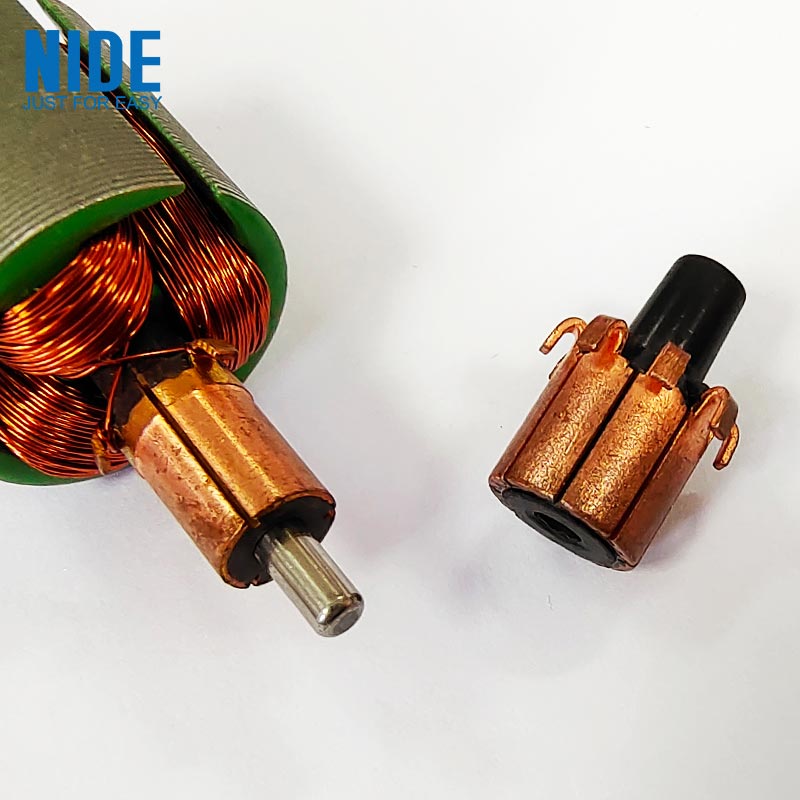

A Комутатор за електричне алатеје ротирајућа електрична склопна компонента која се користи у брушеним ДЦ моторима и универзалним моторима. Његова главна функција је да контролише смер струје која тече кроз намотаје мотора, омогућавајући ротору мотора да настави да се окреће. Типичан комутатор се састоји од:

Компонента	Функција
Бакарни сегменти	Проведите електричну струју између четкица и намотаја ротора
Изолациони материјал	Електрично одваја појединачне бакарне сегменте
Цоре Струцтуре	Пружа механичку подршку за ротирајући рад
Терминали за повезивање	Повезује комутатор са намотајима мотора

Током рада, угљене четкице долазе у контакт са ротирајућом површином комутатора да би пренеле електричну енергију на мотор.

Зашто је комутатор важан у моторима електричних алата?

Мотор електричног алата ради под захтевним условима: Велика брзина ротације Често покретање и заустављање Тешка механичка оптерећења Континуирана вибрација Комутатор мора одржавати стабилан електрични контакт током ових услова. Добро дизајниран комутатор помаже у побољшању: Ефикасност мотора Стабилност ротације Електрична проводљивост Радни век алата Ако се површина комутатора неравномерно хаба, то може довести до проблема као што су: Повећане варнице Смањена снага мотора Прекомерно стварање топлоте Скраћени век трајања четкице

Индустријска тајна: квалитет површине комутатора важнији је од његовог изгледа

Комутатор може изгледати као једноставна бакарна компонента, али стање његове површине је изузетно важно. Произвођачи мотора обраћају велику пажњу на: Прецизност сегмента Храпавост површине Тачност заобљености Размак изолације Чак и мале производне разлике могу утицати на: Стабилност контакта са угљеним четкама Електрични отпор Генерисање топлоте Код електричних алата велике брзине, мала неравнотежа у ротирајућој компоненти може створити вибрације и смањити перформансе мотора.

Материјали који се користе у комутаторима електричних алата

Комбинација материјала комутатора одређује његове електричне и механичке перформансе.

Бакарни сегменти

Бакар се обично користи због: Висока електрична проводљивост Добре термичке перформансе Погодне механичке особине

Изолациони материјали

Изолација између бакарних сегмената спречава електричне кратке спојеве. Уобичајени материјали укључују: Мица Високотемпературна изолациона једињења

Специјални легирани материјали

Неке апликације користе легуре бакра за побољшање: Отпорност на хабање Механичка чврстоћа Перформансе велике брзине

Процес производње иза комутатора електричног алата

Производња поузданог комутатора захтева неколико прецизних процеса.

Формирање бакарног сегмента

Комади бакра се обликују у тачне сегменте према захтевима дизајна мотора.

Калуповање и монтажа

Бакарни сегменти су фиксирани изолационим материјалима како би се створила комплетна ротирајућа структура.

Машинска обрада и обрада површина

Површина комутатора је прецизно обрађена како би се осигурало: Тачан пречник Глатка контактна површина Стабилна ротација

Тестирање

Инспекције квалитета могу укључивати: Мерење димензија Испитивање електричне проводљивости Испитивање изолације Испитивање динамичке равнотеже

Комутатор против технологије мотора без четкица

Са развојем технологије мотора без четкица, неки савремени електрични алати заменили су традиционалне моторе са четкицом. Разлике укључују:

Феатуре	Брушени мотор са комутатором	Мотор без четкица
Структура	Користи четке и комутатор	Користи електронски систем управљања
Одржавање	Временом је потребна замена четкице	Генерално мање механичко хабање
Цост	Економичнији дизајн	Виши технолошки захтеви
Апликација	Уобичајено у многим традиционалним електричним алатима	Све се више користи у напредним алатима

Упркос расту мотора без четкица, мотори засновани на комутаторима остају у широкој употреби због своје зреле технологије, предности у погледу трошкова и поузданих перформанси.

Уобичајене примене комутатора у електричним алатима

Комутатори се широко користе у моторима за:

Електричне бушилице

Обезбедите стабилну ротацију за операције бушења и причвршћивања.

Угаоне брусилице

Подржава велику брзину ротације у захтевним радним условима.

Електричне тестере

Одржавајте рад мотора током оптерећења резања.

Брусилице и алати за полирање

Обезбедите доследну контролу брзине за обраду површине.

Скривени изазов: Управљање топлотом и хабањем

Један од највећих изазова у дизајну комутатора је контрола односа између електричних перформанси и механичког хабања. Током рада: Четке стварају трење Електрична струја ствара топлоту Ротација ствара механички стрес Добар дизајн комутатора мора да уравнотежи: Цондуцтивити Отпорност на хабање Температурна стабилност Поузданост контакта Због тога су избор материјала и тачност производње од суштинског значаја.

Будући трендови комутатора електричних алата

Побољшана технологија материјала

Будући развој може се фокусирати на: Бољи материјали отпорни на хабање Побољшане перформансе легуре бакра Дужи радни век

Висока прецизна производња

Напредна производна опрема ће побољшати: Тачност димензија Површинска конзистенција Ефикасност мотора

Развој хибридних мотора

Иако су мотори без четкица у порасту, побољшане технологије мотора са четкицом могу и даље да служе ценама осетљивим и индустријским апликацијама.

Закључак: Мала компонента која подржава моћне алате

Комутатор за електричне алате може бити скривен унутар мотора, али његова улога је неопходна за конверзију електричне енергије и стабилан рад. Кроз прецизну производњу, напредне материјале и континуирано побољшање, комутатори настављају да подржавају поуздане перформансе бушилица, брусилица, тестера и многих других електричних алата. Ова мала ротирајућа компонента показује како чак и најмањи делови могу имати велики утицај на перформансе индустријске опреме.
