Шта спречава цурење струје кроз намотаје вашег мотора?

Унутар сваког електромотора, бакарни намотаји носе струју. Они седе унутар челичних прореза. Челик проводи струју. Бакар проводи струју. Ако се додирну, струја цури. Моторне гаћице. Перформансе пада. На крају, мотор поквари.

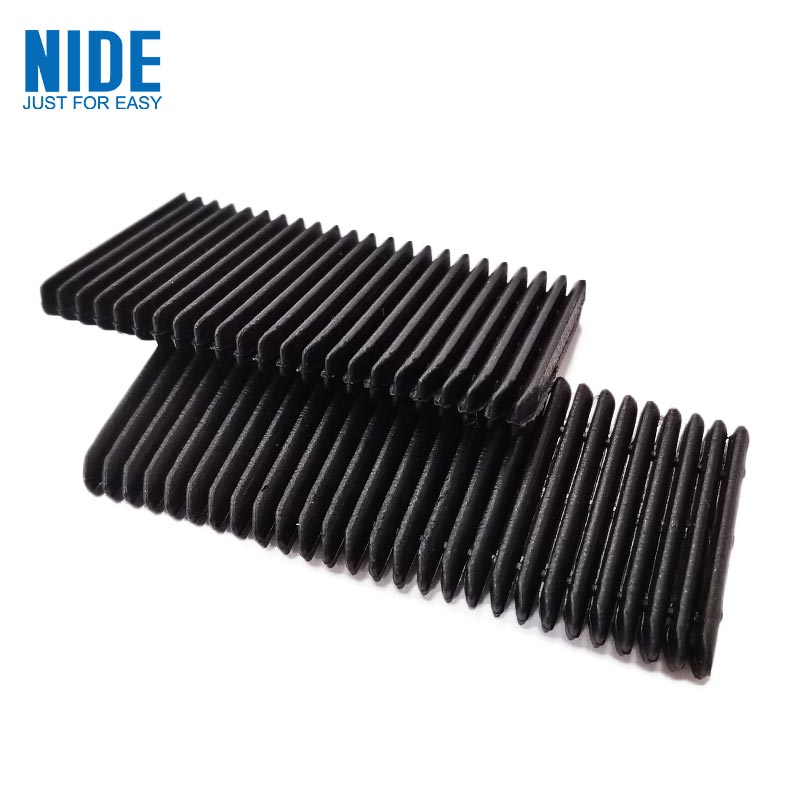

Једина ствар која стоји између бакра и челика је танак слој материјала тзвелектроизолациони папир.

Не изгледа много. Дебљина фракције милиметра. Исеците на прецизне облике. Убаците у отвор пре него што намотаји уђу. Али без њега мотор не ради.

Шта изолациони папир заправо ради

Језгро статора је направљено од наслаганих челичних плоча. Прорези су пробијени у њих. Инжењер убацује комад изолационог папира у сваки прорез, пресавијен да обложи зидове. Затим улазе намотаји. Тада клин прореза затвара отвор.

Лист има три посла. Прво, електрична изолација — зауставите прескакање струје од бакра до челика. Друго, механичка заштита — ублажите намотаје од тврдих ивица челичних плоча. Треће, управљање топлотом - неке класе помажу у одвођењу топлоте од намотаја.

Ако папир поквари било који од ових, мотор не ради.

Материјалне породице

Није сваки изолациони папир исти. Различитим моторима су потребни различити материјали. Избор зависи од температуре, напона, механичког напрезања и цене.

Доња табела приказује најчешће типове који се данас користе у производњи мотора.

ДМД је радни коњ. Покрива већину стандардних мотора по разумној цени. НМН додаје механичку жилавост. НХН додаје отпорност на топлоту. Арамидни папир додаје обоје плус супериорну диелектричну снагу. Полиимидна фолија је за уске просторе.

Разумевање температурних класа

Сваки изолациони материјал има температурну оцену. Ово није маркетинг. То је тестирана граница.

Одабир погрешне класе је честа грешка. Ако мотор ради на 140°Ц непрекидно, класа Б (130°Ц) неће успети. Класа Ф (155°Ц) је минимално сигуран избор.

Али имајте на уму: оцена температуре се односи на континуирани рад. Максималне температуре могу бити веће. Добри инжењери додају маржу. Мотор који ради на 140°Ц непрекидно треба да добије изолацију класе Х, а не само класе Ф.

Кључни параметри: Шта спецификација заправо значи

Кадаоцењивање изолационог папира, неколико техничких параметара је важно. Ево шта они значе.

Дебљина.Измерено у милиметрима. Типични опсег је од 0,15 мм до 0,40 мм за улошке утора. Дебљи папир обезбеђује већу диелектричну чврстоћу и бољу механичку заштиту. Тањи папир оставља више простора за бакар, повећавајући густину снаге мотора. Компромис је инжењерско расуђивање.

Диелектрична чврстоћа.Измерено у киловолтима по милиметру. Ово вам говори колико напона папир може блокирати пре него што се поквари. Типична вредност за ДМД је 5-8 кВ за лист од 0,2 мм. Више је боље, али стварни захтев зависи од напона мотора. За 400В ЕВ мотор, 3-5 кВ је адекватно. За системе од 800В, 6-8 кВ је сигурнији.

Затезна чврстоћа.Измерено у Њутнима по ширини од 15 мм. Ово вам говори колику силу повлачења папир може да поднесе пре него што се поцепа. Важно јер се папир савија и убацује машински. Слаб папир се трга током монтаже. Следи застој.

Издужење при прекиду.Проценат истезања пре кидања. Папир који се растеже 10-15% је попустљивији током савијања. Крхки папир пуца на оштрим угловима.

Отпорност на цепање ивице.Измерено у Њутнима. Папир се савија. Набори стварају тачке стреса. Ако је отпорност на цепање ивица мала, папир се цепа на линији савијања током уметања.

Добар добављач наводи ове бројеве на сертификату материјала. Лош добављач каже да "испуњава индустријске стандарде" без давања стварних тестних вредности.

Зашто су ЕВ мотори другачији

Мотори електричних возила променили су тржиште изолационог папира. Захтеви су строжи.

Више температуре.ЕВ мотори раде топлије од индустријских мотора. Течно хлађење помаже, али жаришта и даље достижу 160-180°Ц. Материјали класе Х (180°Ц) су стандардни. Неки произвођачи прелазе на класу Ц (220°Ц) за дизајн нове генерације.

Виши напони.Рани ЕВ мотори радили су на 300-400В. Новији системи раде на 800В. Надолазећи системи ће радити на 1200В или више. Захтеви за диелектричну чврстоћу су се удвостручили. Папир који ради на 400В можда није безбедан за 800В.

Излагање уљу.Многи ЕВ мотори користе уље за хлађење и подмазивање. Изолациони папир лежи у том уљу. Неки материјали бубре или се разграђују у уљу. Папири на бази полиимида имају добре резултате. Папири на бази полиестера могу имати ограничења. Затражите податке о тесту компатибилности уља.

Аутоматизација.Производне линије ЕВ мотора раде великом брзином. Папир се увлачи из ролни, сече, савија и аутоматски убацује. Конзистентност материјала је важна. Варијација дебљине од ±0,01 мм може заглавити аутоматизовани убацивач.

Три стварна проблема која се дешавају на производним линијама

Теоријске особине материјала су једна ствар. Оно што заправо пође по злу у фабрици је друго.

Први проблем: папир се трга током савијања.Машина савија папир у У-облик да би поравнала утор. Ако папир има малу снагу на цепање ивица, цепа се на линији савијања. Линија се зауставља. Оператер уклања застој. Производња се наставља. Ово се дешава на десетине пута у смени са лошим материјалом.

Други проблем: димензије папира се мењају са влажношћу.Арамидни папир упија влагу из ваздуха. При високој влажности шири се. При ниској влажности се скупља. Машина је калибрисана за једну величину. Када папир промени величину, пресавијени облик се мења. Уметак не успева. Добри добављачи испоручују папир у амбалажи отпорној на влагу. Добре фабрике га чувају у просторијама са контролисаном климом.

Трећи проблем: контаминација лепком.Неки изолациони папири имају слој лепка који се активира топлотом на једној страни. Након уметања, топлота везује папир за зидове отвора. Ако лепак цури током складиштења или преноса, лепи се за вођице машине. Прашина се скупља. Померање поравнања. Решење је чиста производња и правилно ослобађање кошуљица.

Како правилно одредити изолациони папир

Ево правог примера спецификације за вучни погон ЕВ мотора.

Пошаљите ово три добављача. Упоредите извештаје о тестирању које они пружају. Питајте за варијацију — серија до серија, ролна до ролна. Добављач који одговори са подацима је онај коме треба веровати.

Шест питања које купци постављају

Могу ли да користим исти изолациони папир за све своје моторе?
Не обично. Различити мотори раде на различитим температурама и напонима. Стандардизација на једном материјалу поједностављује инвентар, али вас приморава да користите материјал вишег квалитета него што је потребно за неке моторе, што повећава трошкове. Или користите материјал нижег квалитета и ризикујете квар. Боље је квалификовати два или три материјала и ускладити их са апликацијама.

Која је разлика између НМН и НХН?
Средњи слој. НМН користи полиестерски филм. НХН користи полиимидни филм. Полиимид подноси више температуре. За моторе који раде испод 155°Ц, НМН је у реду. За 155-180°Ц, изаберите НХН. Разлика у трошковима је скромна.

Да ли дебљи папир увек значи бољу изолацију?
Не увек. Диелектрична чврстоћа се повећава са дебљином, али механичко пријањање постаје теже. Дебели папир заузима простор унутар отвора. Тај простор је могао да садржи више бакра. Дизајнери мотора мењају дебљину изолације у односу на бакарно пуњење. Тањи папир омогућава више бакра, већу снагу, али захтева бољу контролу процеса.

Колики је рок трајања изолационог папира?
Зависи од услова складиштења. У оригиналном паковању, клима-контролисани, арамидни папир траје годинама. Материјали на бази полиестера могу се брже разградити. Главни ризици су апсорпција влаге и старење лепка. Ако је папир чуван дуже од две године, тестирајте узорак пре употребе.

Како да знам да ли је документ добављача конзистентан?
Затражите Цпк податке о дебљини. Цпк од 1,33 или више значи да је процес способан. Такође затражите извештаје о испитивању од серије до серије. Ако добављач не може да их произведе, он не контролише њихов процес.

Да ли се изолациони папир може рециклирати?
Већина је термореактивна или термопластика високих перформанси. Рециклирање је тешко. Неки арамидни папири се могу репулзирати, али тај процес није широко доступан. Фокус индустрије је на смањењу отпада приликом сечења и уметања, а не на рециклажу после потрошача.

Напомена о компатибилности са клиновима за уторе

Изолациони папироблаже зидове прореза. Прорезни клин затвара отвор. Морају радити заједно.

Клин притиска папир на отвору прореза. Ако је папир превише мекан, клин ће се забити у њега. Ако је папир превише ломљив, попуцаће на контактној тачки клина.

За ЕВ моторе, многи инжењери упарују арамидни папир са арамидним клиновима. Иста породица материјала, слично топлотно ширење и механичко понашање. За опште моторе, ДМД папир са клиновима од стаклених влакана је доказана комбинација.

Када наручујете од добављача, наведите обе ставке заједно. Добављач тада може да усклади системе материјала.
