Универзални моторни комутатор за електричне алате
Колекторски комутатор је покретни део ротационог електричног прекидача у електромоторима и електричним генераторима који периодично мења смер струје између ротора и спољашњег кола. Састоји се од цилиндра састављеног од више металних контактних сегмената на ротирајућој арматури машине. Комутатор је једна компонента мотора; постоје и два или више стационарних електричних контаката званих „четке“ направљене од меког проводника попут угљеника који притискају комутатор, чинећи клизни контакт са узастопним сегментима комутатора док се ротира.
Апликација колекторског комутатора
Колекторски комутатори се користе у ДЦ моторима, генераторима и универзалним моторима. У мотору комутатор примењује електричну струју на намотаје. Обрнутим смером струје у ротирајућим намотајима на сваких пола обртаја, ствара се стабилна ротациона сила (момент). У генератору комутатор покупи струју генерисану у намотајима, мењајући смер струје са сваким пола обрта, служећи као механички исправљач за претварање наизменичне струје из намотаја у једносмерну једносмерну струју у спољном колу оптерећења.
Параметри колекторског комутатора
Назив производа: | Универзални колектор колектора мотора |
Материјал: | Бакар |
Тип: | Хоок Цоммутатор |
Пречник рупе: | 10мм |
Спољни пречник: | 23.2мм |
Висина: | 18мм |
Слицес | 12П |
МОК | 10000П |

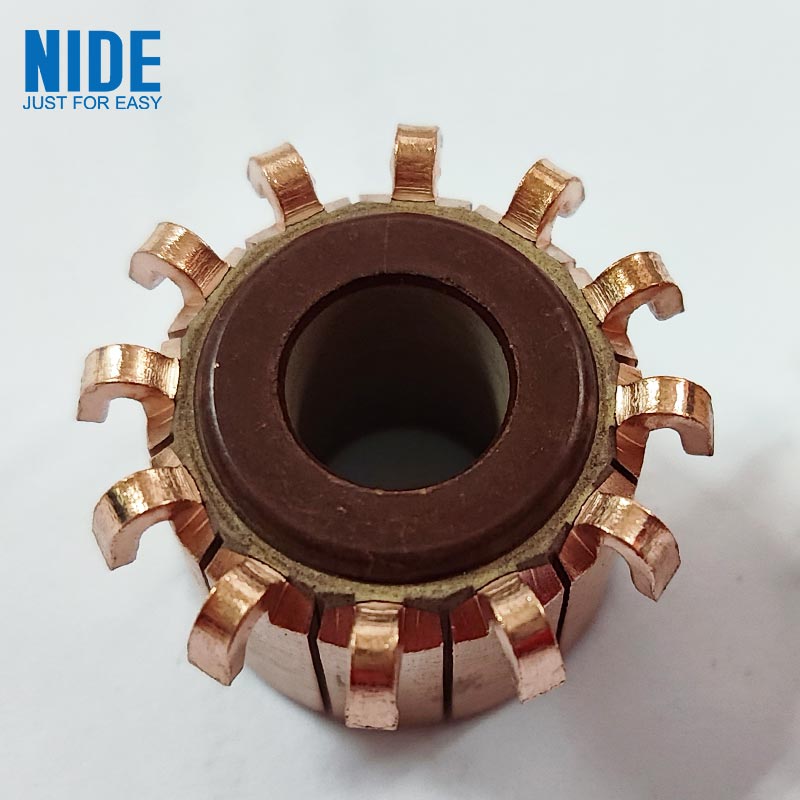

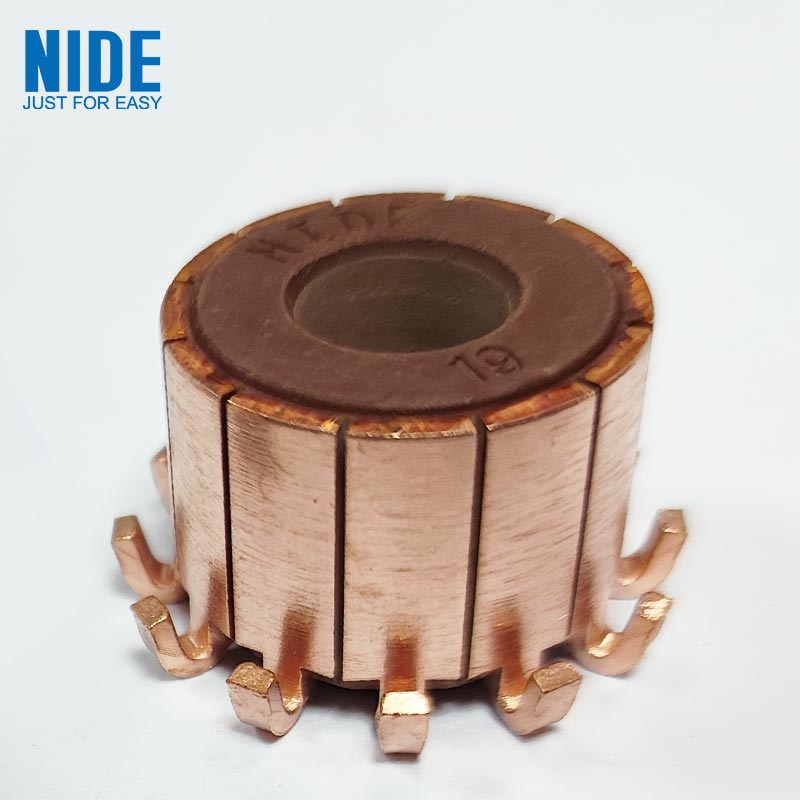

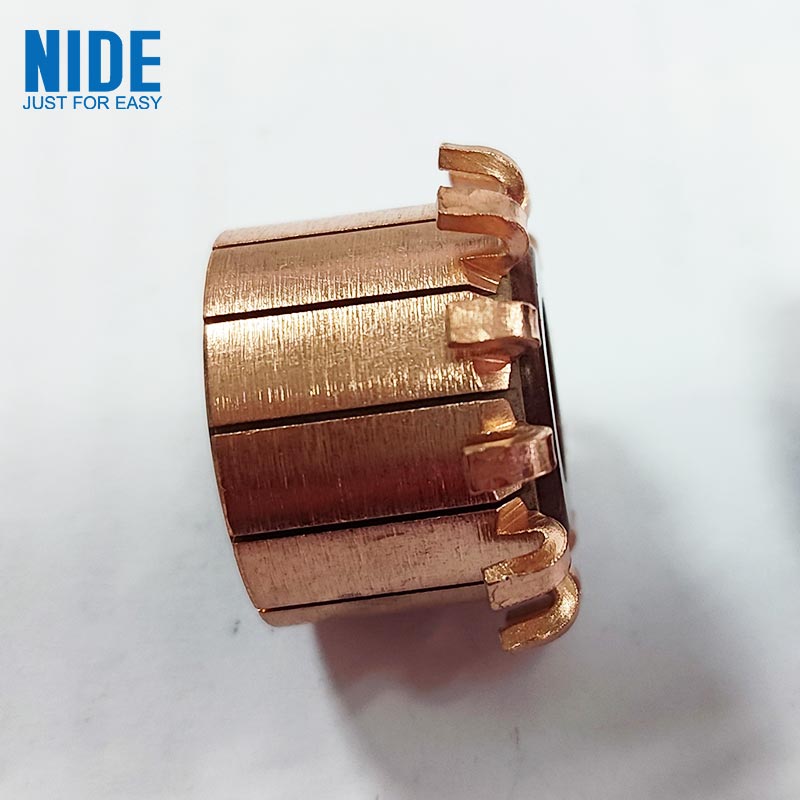

Слика колекторског комутатора
